一、技術參數
◆執行標準:GB/T14549-93 ,
◆環境溫度: -25℃∽55℃
◆相對濕度:≤90%
◆海波高度:≤2000m
◆系統電壓:220V,400V,690V
◆污染：周圍介質無爆炸性物品，無足以損害絕緣及腐蝕金屬的氣體、無導電塵；無導電塵埃。

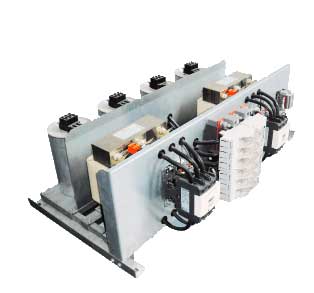

晶閘管投切濾波補償模塊
|
型號
|
容量
|
諧振頻率
|
柜子尺寸（W×S×H）
|
|
MATSTC12.5-189/400
|
12.5KVAR
|
189Hz
|
800×1000×2200
|
|
MATSTC25-189/400
|
25KVAR
|
189Hz
|
800×1000×2200
|
|
MATSTC50-189/400
|
50KVAR
|
189Hz
|
800×1000×2200
|
|
MATSTC100-189/400
|
100KVAR
|
189Hz
|
1000×1000×2200
|
|
MATSTC150-189/400
|
150KVAR
|
189Hz
|
1000×1000×2200
|
|
MATSTC12.5-134/400
|
12.5KVAR
|
134Hz
|
800×1000×2200
|
|
MATSTC25-134/400
|
25KVAR
|
134Hz
|
800×1000×2200
|
|
MATSTC50-134/400
|
50KVAR
|
134Hz
|
800×1000×2200
|
|
MATSTC100-134/400
|
100KVAR
|
134Hz
|
1000×1000×2200
|
|
MATSTC150-134/400
|
150KVAR
|
134Hz
|
1000×1000×2200
|
接觸器投切濾波補償模塊
|
型號
|
容量
|
諧振頻率
|
柜子尺寸（W×S×H）
|
|
MATSKC12.5-189/400
|
12.5KVAR
|
189Hz
|
800×1000×2200
|
|
MATSKC25-189/400
|
25KVAR
|
189Hz
|
800×1000×2200
|
|
MATSKC50-189/400
|
50KVAR
|
189Hz
|
800×1000×2200
|
|
MATSKC100-189/400
|
100KVAR
|
189Hz
|
1000×1000×2200
|
|
MATSKC150-189/400
|
150KVAR
|
189Hz
|
1000×1000×2200
|
|
MATSKC12.5-134/400
|
12.5KVAR
|
134Hz
|
800×1000×2200
|
|
MATSKC25-134/400
|
25KVAR
|
134Hz
|
800×1000×2200
|
|
MATSKC50-134/400
|
50KVAR
|
134Hz
|
800×1000×2200
|
|
MATSKC100-134/400
|
100KVAR
|
134Hz
|
1000×1000×2200
|
|
MATSKC150-134/400
|
150KVAR
|
134Hz
|
1000×1000×2200
|
二、技術特性
◆調諧電抗率：5.5%,6%,7%,12.5%,14%等
◆容量范圍：12.5-150kvar
◆電容器標稱額定：480V，525V
◆無限次的投切頻率，使用壽命長
◆低噪音干擾，低溫升
◆投切循環時間短
◆適用于800mm或1000mm柜寬（其它規格可定制）
|
